多電壓輸出移動電源PCBA

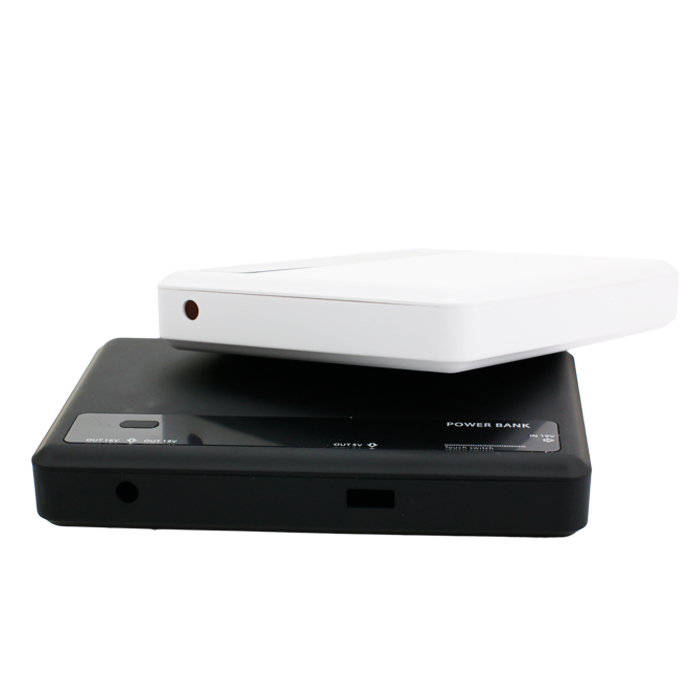

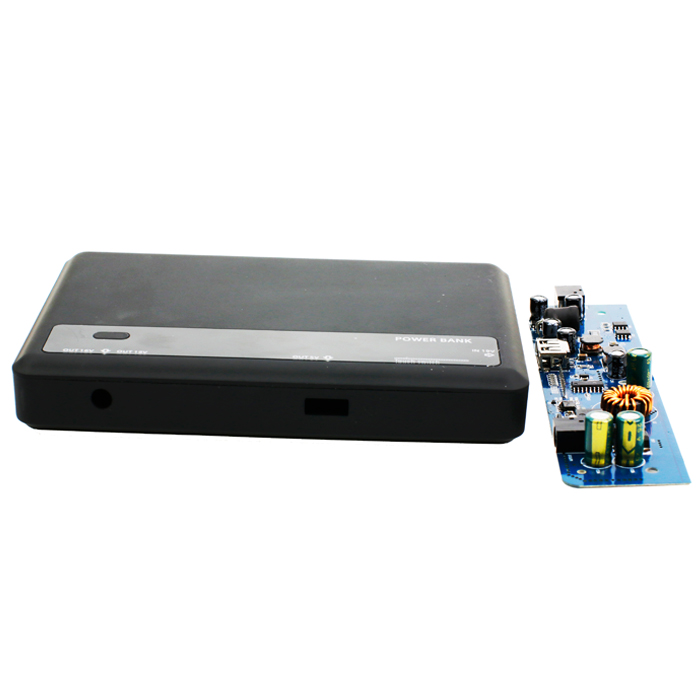

CCX-951 5-19V輸出筆記本移動電源PCBA
輸入（充電）參數：19V/1.2A ；
輸出（放電）參數： 5V/1.5A; 12V/1.2A; 16V/3.8A; 19V/3.8A ；
電 量 顯 示： 4 LED燈（25%，50%，75%，100%）
| CCX-951V2.0 設計規格書 | ||
| 項 目 | 規 格 | |
| 1.充電部分要求： | ||
| 1.1 輸入電壓 | 19V/1200mA | |
| 1.2 恒流 | 電池電壓≥12.0V時：1200mA±50mA | |
| 1.3 恒壓 | 16.8V±1% | |
| 1.4 判飽條件 | 電壓≥16.8V且電流≤200mA | |
| 2.顯示部分：此方案為LCD顯示+背光燈。 | ||
|
2.1 對內充電顯示 |
充電中 | 字符IN閃爍，百分比常亮。 |
| 充滿時 | 字符IN常亮，100%常亮。 | |
| 2.2 未充電或放電顯示 | 開機默認 | 顯示12V 有負載時12V閃爍 |
| 開機狀態下無載時短按按鍵一次 | 顯示16V 有負載時16V閃爍 | |
| 開機狀態下無載時再次短按按鍵一次 | 顯示19V 有負載時19V閃爍 | |
| 在12V/16V/19V有載時短按按鍵一次 | 顯示當前電量百分比3S后回到輸出電壓顯示 | |
| 2.3 充電結束，無待載，無輸入電壓，整機進入待機狀態。 | ||
| 2.4 每按一次按鍵，背光燈點亮5S熄滅。 | ||
| 3.放電部分要求： | ||
| 3.1 輸出電壓 | USB2.0：5.1V±0.25V; DC座：12V/16V/19V ±0.5V | |
| 3.2 輸出電流 | USB2.0：5V/1.8A±50mA; DC座：12V/1.0A±0.2A;16V/19V/3.5A±0.2A | |
| 3.3 放電效率 | 平均效率≥85% | |
| 3.4 短路保護 | USB輸出電流大于2.5A；DC接口輸出電流大于4.5A時，自動關閉輸出且關機。 | |
| 3.5 無載檢測 | USB輸出電流≤60mA,12V/16V/19V輸出電流≤180MA視為無載,20S自動關機。 | |
| 3.6 開機方式 | 長按按鍵2S開機 | |
| 4.按鍵部分要求： | ||
| 4.1 長按按鍵2S開/關機，開機無負載短按按鍵，DC接口依次輸出：12V-16V-19V,如此循環。 | ||
| 4.2 如果有載輸出電壓鎖定，此時短按按鍵可以點亮當前電量百分比3S。 | ||
| 5.邊充邊放部分要求： | ||
| 5.1 有， | ||
| 6.其他要求： | ||
| 6.1 整機靜態功耗 | ≤500uA | |
| 6.2 關機電壓 | ≤12.2V | |
| 6.3 開機電壓 | >12.5V | |
| 6.4 輸入接口 | DC 5.5 | |
